一、JH-14回柱绞车的结构特点：
回柱绞车(含慢速绞车)的结构特点:
(1)传动系统都有一级减速比很大的蜗轮蜗杆传动，皆具备自锁功能，不会发生下故重物拉动滚筒旋转情况。
(2)总传动比大(i=150~230)，能在电动机功率较小时，获得较大的牵引力。
(3)具有整体结构，便于移动和安装，甚至可以用回柱绞车牵引力来牵引绞车移动。
(4)有的在电动机联轴器上装有手动制动闸，有的在蜗轮减速器输出轴上装有活动齿轮和锥形摩擦制动器，使回柱绞车可以按信号准确停位，并能从滚筒上自由放绳(不受蜗杆传动自锁影响)，且可控制放绳速度，防止松绳和乱绳。
(5)电气控制装置较简单，皆具备隔爆性能，可用于有瓦斯、煤尘的环境场所。
二、JH-14回柱绞车技术参数：
型号
参数
JH-14
钢丝绳平均静张力（KN）
140
钢丝绳平均绳速（m/s）
0.115
卷筒
直径×宽度（mm）
Φ380×310
容绳量（m）
130
钢丝绳
直径（mm）
21.5
结构
绳6×19
公称抗拉强度（MPa）
1550
隔爆型电动机
型号
YBK2-200L2-6
功率（kW）
18.5
电压（V）
380/660
转速（r/min）
970
传动比
188
外型尺寸：长×宽×高（mm）
1955×680×815
绞车重量（包括电机）（kg）
1350
配套电气用户自备
隔爆磁力
起动器
QEZ-80/660（380）
隔爆控制按钮
BZA-5/127-3

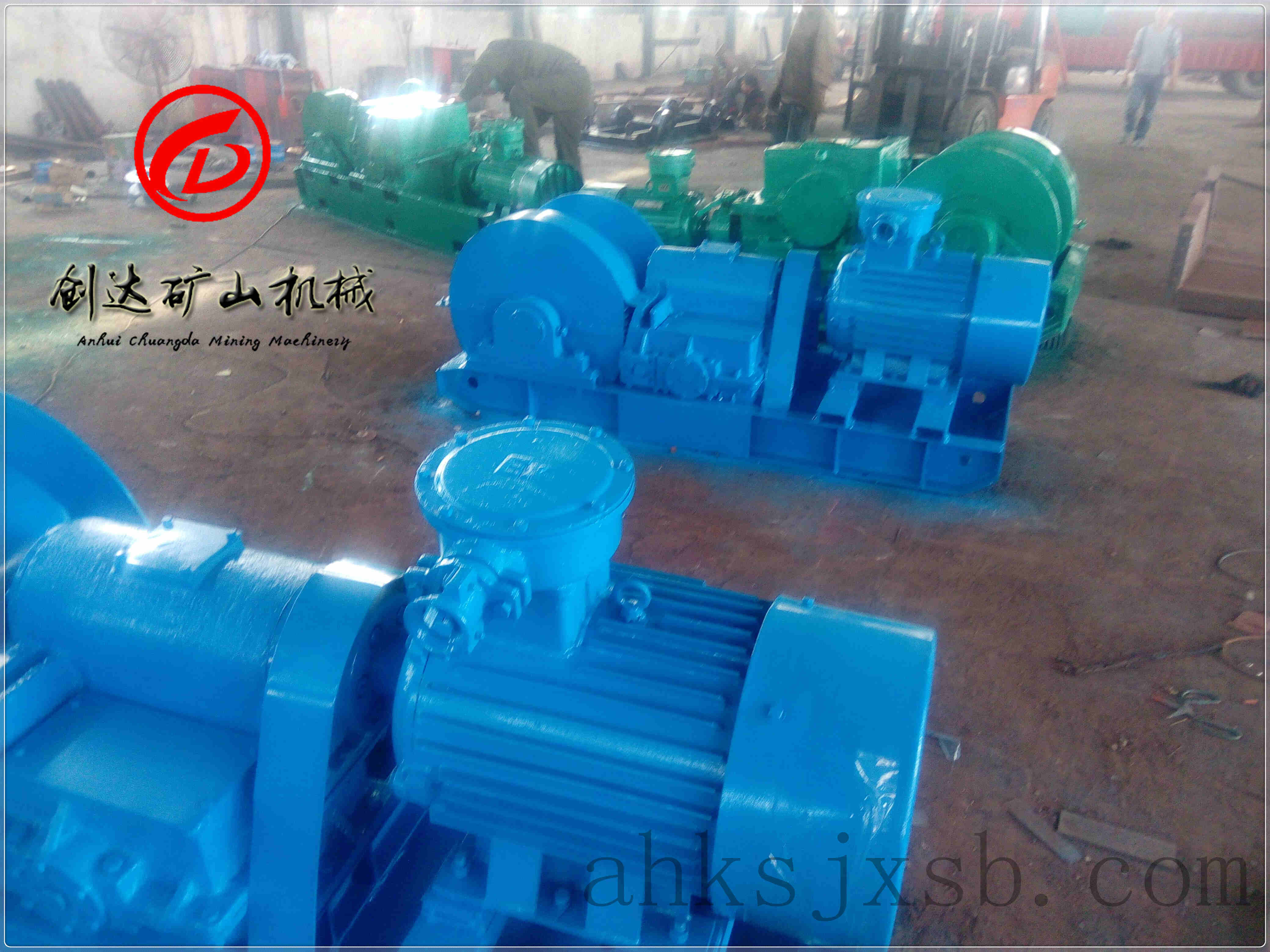

二、JH-14回柱绞车实物图：
JH-14回柱绞车
四、JH-14回柱绞车源头工厂联系方式：
安徽创达矿山设备有限公司专业生产矿用调度绞车、矿用双速多用绞车、矿用回柱绞车、矿用耙斗裝岩机、矿用运输绞车、矿用张紧绞车等.
联系电话：15805573999 绞车源头工厂，真正的生产厂家！
